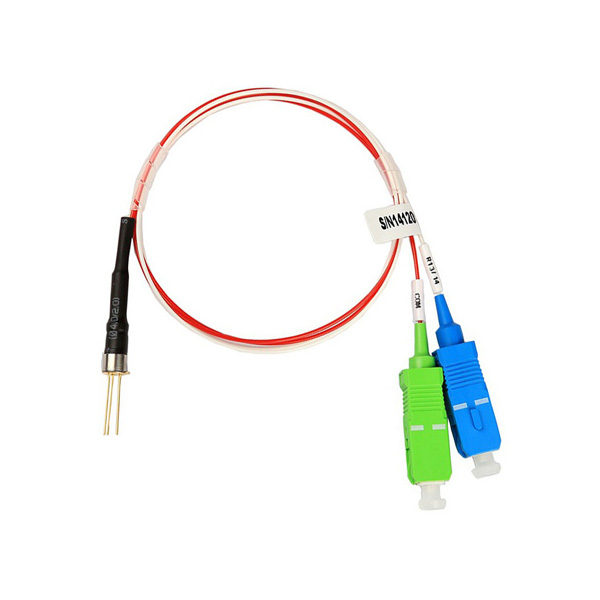

WDM con PD

Modelo 1: T1550 / R1310 y 1490, banda de paso 1540-1560nm, banda refelct 1260-1360 y 1480-1500nm
Modelo 2: R1550 / T1310 y 1490, banda de paso 1260-1360nm y 1480-1500, banda de refelct 1540-1560nm
Modelo 3: T1550 / R1270 y 1310 y 1490 y 1577, banda de paso 1546-1562nm, banda refelct 1260-1500 y 1575-1650
Modelo 4: T1550 / R1270 y 1310 y 1490 y 1530 y 1577, banda de paso 1546-1562nm, banda de refelct 1260-1530 y 1575-1650
Dimensiones del paquete
1, tubo de acero 3.2 * L14mm
2, dimensión personalizada del tubo de acero
    Este WDM con filtro PD es un componente óptico passvie de 3 puertos basado en la tecnología TFF (Thin Film Filter), que puede dividir la señal CATV 1550 de GPON XGS-PON. El fotodiodo analógico PD 3 PINs para recibir señal CATV.
    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    Parámetros  Unidad Valor limitado
    Pase de inserción Ioss dB ≤0.6
    Reflejar la pérdida de inserción dB ≤0.4
    PDL (pérdida dependiente de la polarización) dB ≤0.1
    Pasar el aislamiento dB ≥30
    Reflejar el aislamiento dB ≥15
    Pérdida de retorno dB ≥45
    Directividad dB ≥55
