Módulo WDM 1R

Tipos de casos

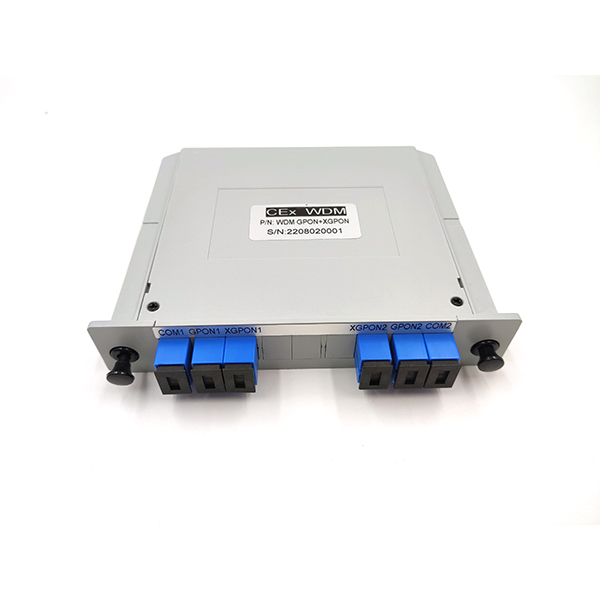

1) módulo de casete LGX
2) Módulo enchufable ABS
3) caja de ABS trenzada
5) 3U Rackmount 16 en 1 (puede instalar el módulo 16x LGX)
Un estuche puede contener varios juegos de WDM1r.
Cada módulo WDM1r admite dos canales de señales multiplexadas GPON y 10G PON. El WDM1r se puede instalar en el gabinete OLT o en un gabinete separado.
    El módulo HyOptic WDM1r es una combinación WDM de GPON y 10G PON. Cada módulo WDM1r admite dos canales de señales multiplexadas GPON y 10G PON. El WDM1r se puede instalar en el gabinete OLT o en un gabinete separado.
    HyOptic proporciona un gabinete de montaje en rack de 3U, puede instalar un módulo enchufable 16x WDM1r. Un módulo puede contener 2 juegos de WDM1r.
    WDM1r
    Características técnicas
    Parámetro                                                               Spec
    Pass channel wavelength-GPON                                               1290~1330&1480~1500 nm
    Pass channel wavelength-XGS-PON                                          1260~1280&1575~1580nm
    Isolation-COM-XGS-PON@GPON                                                           >30 dB
    Isolation-COM-GPON@XGS-PON                                                           >30 dB
    Insertion Loss(dB)COM-GPON                                                                  <0.8 dB
    Insertion Loss(dB)COM-XGS-PON                                                             <1.2dB
    Sensibilidad a la temperatura de pérdida de inserción                          Máximo 0.003 dB/°C
    Cambio de temperatura de longitud de onda                                          Máximo 0.002 nm/°C
    Pérdida de temperatura de polarización                                                 Máximo 0.1 dB
    Dispersión del modo de polarización                                                      Máximo 0.1 ps
    Directividad                                                                                              Mínimo 50 dB
    Pérdida de retorno                                                                                  Mínimo 50 dB
    Manejo de potencia                                                                                  Máximo 500 mW
    Rango de temperatura de funcionamiento                                               -40 a 85 ° C
    Rango de temperatura de almacenamiento                                             -40 a 85 ° C
    Rango de humedad de funcionamiento                                  HR máximo del 85%, sin condensación
    Número de WDM1r en un módulo                                                               1 conjunto
    dimensión de la caja ABX (Wx DxH)                                                     100 * 80 * 10 mm
    Cable de fibra                                                                      Pigtail 0.5m, G657A1 fibra, chaqueta 900um,
    conector                                                                                                         SC/UPC
    Nombre del archivo: Formato: tamaño: Descargar:
    WDM1r module PDF 256.36 KB
