DWDM MUX DEMUX

Longitudes de onda de funcionamiento: ITU Grid 100GHz, 200GHz, 400GHz, 800GHz
Canales de paso: ITU Grid C banda C11 a C63 (1527.22nm a 1568.77nm), banda L 1569.59nm a 1615.26nm
Opcional personalizado
1） con puerto de actualización (UPG, EXP, REF)
2） con puerto de monitor (relación 1% 2% 3%)
3） con puerto de banda ancha 1310 (1260-1360)
4） con puerto de banda ancha 1310 (1260-1400)
5） con puerto de banda ancha 1310 (1260-1457)
6) con puerto CATV
Tipos de casos
1） módulo de casete LGX
2） módulo enchufable ABS
3） caja de ABS trenzada
4）Montaje en rack de
5） 1U Montaje en rack 2 en 1
6） 1U Montaje en rack 4 en 1

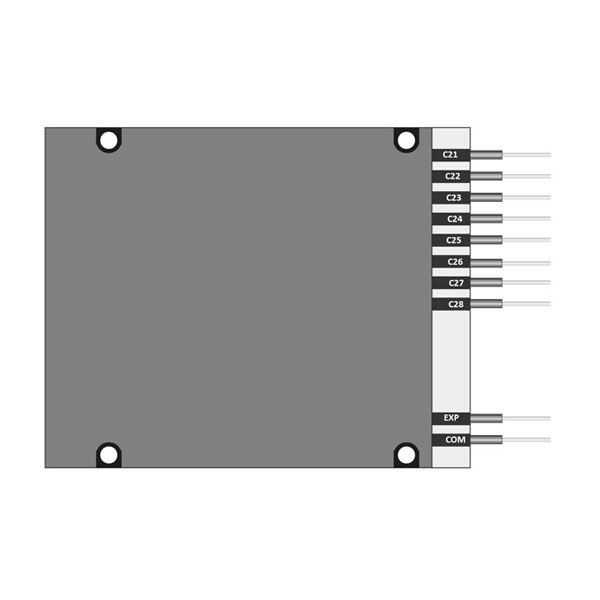

    Este módulo DWDM MUX DEMUX es un multiplexor óptico basado en tecnología TFF, empaquetado en una caja ABS con pigtails, multiplexa diferentes longitudes de onda ITU Grid 100GHz 200GHz 800GHz DWDM en una sola fibra para su transmisión a control remoto.
    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    Aplicaciones Típicas
    Fibra doble y fibra única
    Parámetro 4CH 8CH 16CH
    MUX    DEMUX MUX     DEMUX MUX    DEMUX
    Longitud de onda de funcionamiento (nm) Rejilla ITU 100GHz
    Espaciado de canales (GHz) 100GHz
    Banda de paso de canal a -0,5 dB (nm) ＞0.3
    Pérdida de inserción (dB) ≤1.8 ≤3.0 ≤5.0 o 3.5 (con Omitir)
    Aislamiento (dB) Adyacente ＞30
    No adyacente ＞40
    Pérdida dependiente de la temperatura (dB) ＜0.5
    Estabilidad térmica de longitud de onda (nm / ℃) ＜0.002
    Pérdida dependiente de la polarización (dB)                    ＜0.1
    Dispersión del modo de polarización (ps) ＜0.1
    Directividad (dB)   ＞50
    Pérdida de retorno (dB) ＞45
    Manejo de potencia máxima （mW） 300
    Temperatura de funcionamiento (℃） -5~+75
    Temperatura de almacenamiento (℃） -40~+85
