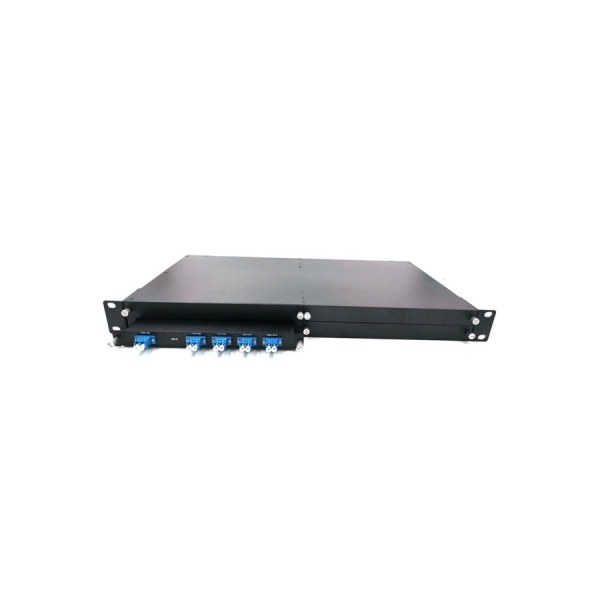

CWDM Rackmount Four in One

Longitudes de onda de funcionamiento: 1260-1620nm
Canales de paso: 18 longitudes de onda opcionales, común 4CH, 8CH, 10CH, 12CH, 16CH, 18CH
1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610
1271/1291/1311/1331/1351/1371/1391/1411/1431/1451/1471/1491/1511/1531/1551/1571/1591/1611
Opcional personalizado
1） con puerto de actualización (UPG, EXP, REF)
2） con puerto de monitor (relación 1% 2% 3%)
3） con puerto de banda ancha 1310 (1260-1360)
4） con puerto de banda ancha 1310 (1260-1400)
5） con puerto de banda ancha 1310 (1260-1457)
Tipos de casos
1） módulo de casete LGX
2） módulo enchufable ABS
3） caja de ABS trenzada
4） 1U Montaje en rack de
5） 1U Montaje en rack 2 en 1
6） 1U Montaje en rack 4 en 1
    Este CWDM Rackmount Four in One es un multiplexor óptico basado en tecnología TFF, multiplexa diferentes longitudes de onda CWDM en una sola fibra para su transmisión a control remoto. Puede conectar 4 módulos LGX en este chasis de 1U.
    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    Aplicaciones Típicas
    Fibra doble y fibra única
    cwdm dual fiber
         Parámetro 4CH 8CH 16CH
    MUX    DEMUX MUX     DEMUX MUX    DEMUX
    Longitud de onda de funcionamiento (nm) 1270~1610 or 1271~ 1611
    Espaciado de canales (nm) 20
    Banda de paso de canal (nm) ＞13
    Pérdida de inserción (dB) ≤1.5 ≤2.5 ≤4,5 o 3,5 (con salto)

     Aislamiento (dB)    		 Adyacente ＞30
    No adyacente ＞40
    Pérdida dependiente de la temperatura (dB) ＜0.5
    Estabilidad térmica de longitud de onda (nm / ℃) ＜0.002
    Pérdida dependiente de la polarización (dB) ＜0.1
    Dispersión del modo de polarización (ps) ＜0.1
    Directividad (dB) ＞50
    Pérdida de retorno (dB) ＞45
    Manejo de potencia máxima （mW） 300
    Temperatura de funcionamiento (℃） -40~+85
    Temperatura de almacenamiento (℃） -40~+85
