Acoplador de dirección óptica

Longitudes de onda de funcionamiento: 1450-1620nm
Canales de paso: 1551/1571/1591/1611, banda de 1544 a 1620nm
Reflejar canales: 1471/1491/1511/1531, banda 1450 a 1538nm
Dimensiones del paquete
1, tubo de vidrio 4 * L27mm
2） tubo de acero 5.5 * L34mm
3） Caja de ABS L90 * W20xH10mm
Package Dimensions

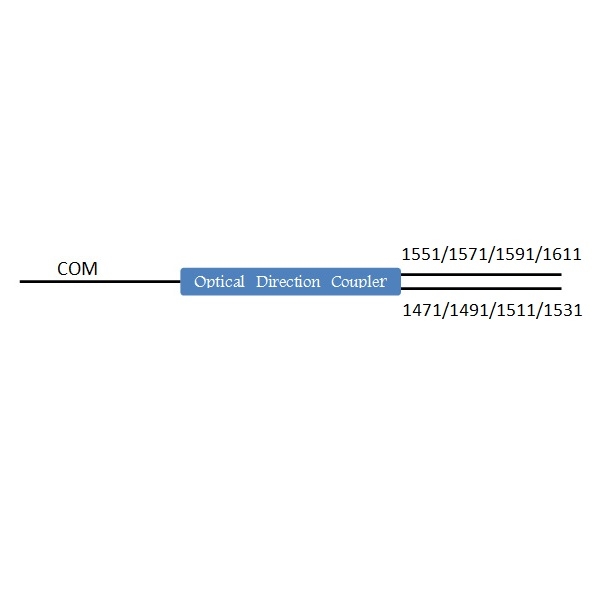

    El ODC (Optical Direction Coupler) es un componente óptico passvie de 3 puertos basado en tecnología de filtro de película delgada. El ODC se utiliza para dividir dos grupos de longitudes de onda en una sola fibra. Un grupo es 1471/1491/1511/1531, el otro es 1551/1571/1591/1611. Que está diseñado para módulos CWDM bidireccionales de banda dual.
    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    Parámetros  Unidad Valor limitado
    Pase de inserción Ioss dB ≤0.6
    Reflejar la pérdida de inserción dB ≤0.4
    PDL (pérdida dependiente de la polarización) dB ≤0.1
    Pasar el aislamiento dB ≥30
    Reflejar el aislamiento dB ≥13
    Pérdida de retorno dB ≥45
    Directividad dB ≥55
    Nombre del archivo: Formato: tamaño: Descargar:
