Filtro WDM de 850/1310 nm

Banda de paso 1250-1370 nm Banda reflectante 800-900 nm
Dimensiones del paquete
1) Tubo de vidrio 4*L27mm
2) Tubo de acero 5,5*L34mm
3) Caja de ABS L90*W20xH10mm

Package Dimensions

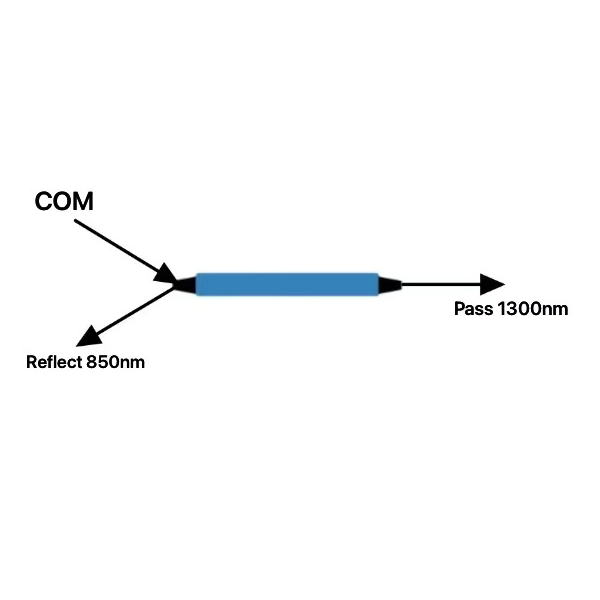

    El filtro HyOpic WDM es un componente óptico passvie de 3 puertos basado en la tecnología TFF (filtro de película delgada), que puede dividir la longitud de onda de banda de 1300 nm desde señales ópticas mixtas de entrada al puerto PASS, y las longitudes de onda de banda de 850 nm van al puerto REFLECT. Que también se denomina módulo mini CWDM.

    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    banda de paso 1250-1370nm
    banda reflectante 800-900nm
    Pérdida de inserción 1→2 (Reflejo) <0.5dB
    Pérdida de inserción 1→3 (Pase) <0.7dB
    Aislamiento 1→2 (Reflejar) >15dB
    Aislamiento 1→3 (Pase) ＞30dB
    PDL <0.1dB
    Ondulación de la banda de paso <0.5dB
    PÉRDIDAS de devolución >45dB
    directividad 750dB
    Rango de temperatura de funcionamiento -20 to 70℃
    Rango de temperatura de almacenamiento 40 to 85°C
    Rango de humedad de funcionamiento Máxima 95%, sin condensación
    tipo de fibra SMF-28e or MM 50um/62.5um
    Manejo de potencia máxima 300mW
